מדידת זרם זליגה בציוד וחוטים – במו ידיכם!

זליגה, כלומר זרימת החשמל במקום בו הוא לא אמור להיות – בקירות, בקונסטרוקציות מבנים, דרך האדמה או הארקה – היא כאב הראש הגדול של כל חשמלאי. זליגות מהוות כ-30% מכל תקלות החיווט. מדובר בבעיה חמורה, שכן הזליגה אינה נראית או נשמעת, למעט חימום קל וצריכת חשמל מוגברת. כאשר החום הופך מוגזם, עלולה להתרחש שריפה או סכנת התחשמלות ואף קרינה מגנטית.

קראתי מאמר שאמר כי ניתן לעקוב אחר זליגה באופן פשוט בעזרת הרכבת התקן קל ורכישת צבת זרם. החלטתי להוסיף את דעתי בעניין ולשתף רעיונות נוספים כיצד למדוד זליגה.

פרסום

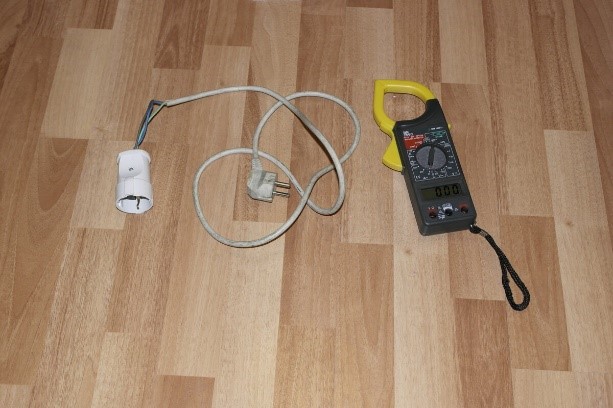

איך להכין את כבל המדידה:

1. יש לקחת כבל מאריך מוכן ולהסיר בעדינות חלק מהמעטה החיצוני שלו, תוך שמירה על בידוד הגידים.
2. במידה ואינך רוצה לקלקל כבל מאריך, ניתן להרכיב כבל חדש על ידי חיבור שקע ותקע בקצות הכבל.

כיצד למדוד זליגה בעזרת צבת זרם:

1. חבר את המכשיר שברצונך לבדוק דרך כבל המאריך שבנית.
2. בדוק שלשקע אליו אתה מתחבר יש חיבור הארקה, אחרת המדידה לא תעבוד.
3. בעזרת צבת הזרם:
   • כדי למדוד את הזרם הנצרך, יש לתפוס את חוט הפאזה או האפס.
   • כדי למדוד את הזרם הזולג, יש לתפוס את מוליך ההארקה.

זרם זליגה בכל מכשיר חייב להיות אפסי! בעת מדידת זליגה בלוח החשמל, מותרת זליגה קטנה, אך היא לא תעלה על 0.01 אמפר.

איך בודקים:

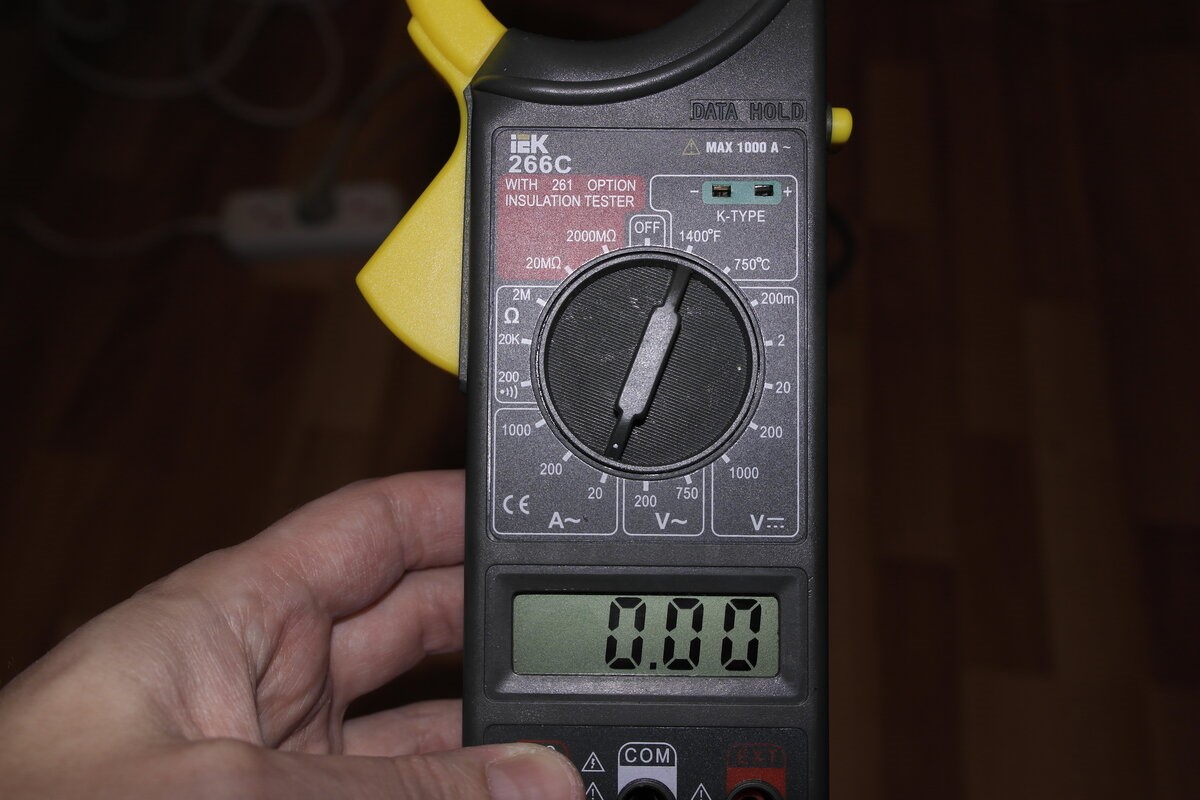

במעגל חד פאזי. סובב את המתג הסיבובי למצב המדידה הרצויה (זליגה).

1. תלחץ על מקש פתיחת החיישן ועטוף לחלוטין את שני החוטים (פאזה ואפס), קרא את הערך שנמדד בתצוגה. זאת הזליגה.

1. תלחץ על מקש פתיחת החיישן ועטוף לחלוטין את גיד הארקה, קרא את הערך שנמדד בתצוגה.

זאת "הזליגה שחוזרת ללוח בגיד הארקה".

1.
2. תלחץ על מקש פתיחת החיישן ועטוף לחלוטין את שלושת החוטים (פאזה, אפס והארקה), קרא את הערך שנמדד בתצוגה

. זאת הזליגה שזורמת בציוד, קונסטרוקציית המבנה וכו'

פרסום

בדיקת זליגה מקצועית עם צבת זרם:

• יש להשתמש בצבת זרם המיועדת לזליגה, בעלת רזולוציה גבוהה, כמו צבת בקוטר פנימי של 30 מ"מ עם חמישה מצבי מדידה: 40mA, 400mA, 4A, 40A, 100A.
• במעגל חד פאזי:
  • סובב את המתג הסיבובי לצבת למדידת זליגה.

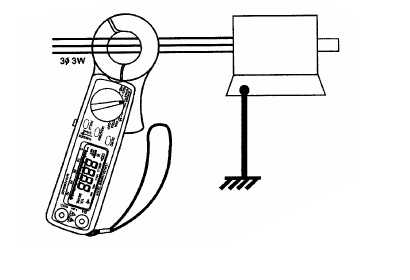

  • עטוף את שני החוטים (פאזה ואפס) וקרא את הערך שנמדד. זו זליגת הזרם.

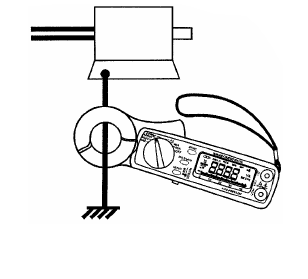

• עטוף את מוליך ההארקה בלבד וקרא את הערך. זהו הזרם הזולג שחוזר ללוח דרך ההארקה.
• עטוף את שלושת החוטים (פאזה, אפס והארקה) וקרא את הערך שנמדד. זו הזליגה הזורמת בציוד ובמבנה.
• חשוב להשתמש בצבת עם לחצן ZERO: המדידה תתחיל מנקודת האפס שנבחרה ותראה את ההפרש בין הערך הריאלי לערך ההתחלתי. כך ניתן למדוד זרמי זליגה קטנים במדויק.
• שימוש בלחצן MAX/MIN: לחיצה על מקש זה תציג את הערכים המינימליים והמקסימליים שנרשמו במהלך המדידה, וכך ניתן להשתמש בצבת כרשם נתונים לזיהוי זליגות.

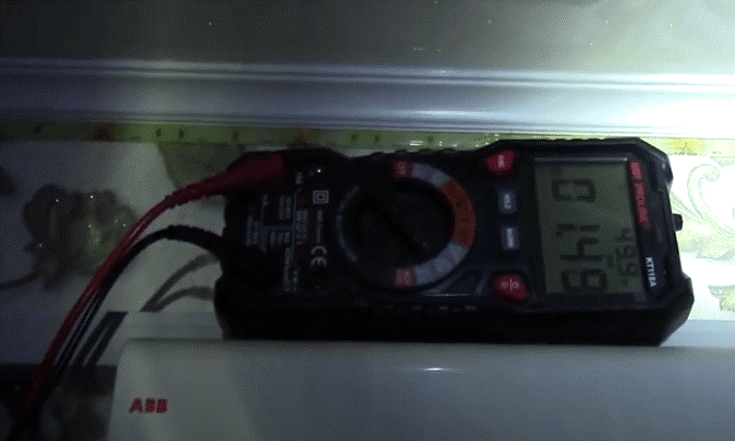

מדידת זליגה עם מולטי-מטר:

לא תמיד יש לנו צבת זליגה מקצועית, אך למרבית האנשים יש רב מודד. ניתן למדוד זליגה גם באמצעות מולטי-מטר באופן הבא:

1. כבה את ממסר הפחת בלוח החשמל, וכבה את הפאזה והאפס.
2. מדוד את הזרם בנתק של חוט הפאזה. כך תמדוד את זרם הזליגה.
3. חבר את הפינים של המולטימטר בנקודת הכניסה והיציאה של ממסר הפחת והעביר את כפתור המכשיר למצב מדידת זרם AC (לדוגמה, 200mA).
4. הערך הנמדד הוא זרם הזליגה הקיים.

דוגמה: אם המדידה מראה 1.5mA, יש לבדוק האם זהו זרם זליגה סביר או שהוא חורג מהמותר.

זרם זליגה כולל לא יעלה על 1/3 מזרם הניתוק הדיפרנציאלי של ממסר הפחת. במידה וזרם הזליגה עולה על 1/3 מהערך המותר, יש לנתק ולזהות את המכשיר הבעייתי.

למה חשוב למדוד את זרם הזליגה?

• להעריך את איכות עבודות החשמל שבוצעו.
• לפקח על מצב הבידוד.
• לבדוק את נכונות בחירת ממסר הפחת (זרם נומינאלי ודיפרנציאלי).
• לזהות מעגלים או מכשירים עם התנגדות בידוד נמוכה.
• להבטיח תקינות של ממסר הפחת ולוודא שהוא פועל כראוי במקרה של זליגה.

לסיכום:

מדידת זרם זליגה, בין אם בצורה מקצועית או פשוטה יותר, היא פעולה חשובה כדי לשמור על בטיחות חשמלית בבית ובמתקנים. זליגה חשמלית שאינה מטופלת עלולה להוביל לסכנות כגון התחשמלות, שריפה, או קרינה מגנטית.
