הארקת מבנים בים ובמים.

כיצד ומדוע זקוקים להאריק מבנים על המים ובים?

ושוב עלי לציין שהנושא השערורייתי והבלתי מובן ביותר בהנדסת חשמל הוא הארקה. כמה שאני לומד ויודע, אופקים חדשים שלא נחקרו נפתחים. חסר לי ידע – לדוגמה, איך הנכון להאריק מטוס (מטוס באוויר ומטוס בחנייה), איך להאריק את הספינה  בים (בים וחניה, מתכתי ולא מתכתי) וכו'

פרסום

היום נדבר על משהו שגם אני לא ידעתי, איך להתייחס אליו

דיברתי עם חבר שהוא בודק ומהנדס נמל. הגענו למסקנה שאין רגולציה ויש מקום לשיקול דעת.

בדרך כלל אנו מבצעים חישובים של הארקה והגנה מפני ברקים למבנים הממוקמים על קרקע מוצקה, אספלט, אבן, חול וכו '. אבל מה עם מסעדות, בתי קפה ומוסדות בידור ומגורים אחרים הממוקמים על המים? האם  מבנים כאלה זקוקים להארקה ? ובמידת הצורך, איך? השאלה מעניינת ובחברת תכנון ויעוץ בתחום הארקות והגנות ברקים ZANDZ החליטו לא לחכות שהלקוח או המתקין יצרו איתם קשר ובקשה לבצע חישוב כזה. המציאו כזה בעצמם ועשו עבורו חישוב הארקה, שיכול לשמש כהנחיה . הם שמחים לחלוק אתכם

ראשית, יש לומר כמה מילים על הסיבה מדוע הארקה באמת נחוצה. בימינו, כל בניין, בין אם מדובר במסעדה, חנות, בניין מגורים, או לכל מטרה אחרת, ממולא בכמות אדירה של ציוד חשמלי שאיתו אדם מתקשר בצורה כזו או אחרת. והעובדה שהאובייקט נמצא על המים עשויה בהחלט להעיד על נוכחות של ציוד מיוחד נוסף (משאבות, מערכות טיהור וכו ') ציוד ומערכות כאלה רגישים במיוחד לסיכון לתקלות בשריפה. כדי למנוע זאת, עלינו לדאוג מראש ל"בריאותם" של חיווט חשמלי וציוד אינדיבידואלי. לשם כך, יש צורך לארגן הארקה אמינה, המשפיעה ישירות על איכות ותפעול יציב של כל האמור לעיל. אנו מקווים שההוראות שלנו יעזרו לכם בחישוב ועיצוב הארקה לחפצים מסוג זה.

אובייקט:

מטרת ההתקנה של הארקת מגן היא מסעדה על המים. הבסיס (היסוד) כלונסאות באורך 4.5 מ 'וקוטר 0.133 מ'.

אורך של עמוד השקוע בחול הוא 3 מטר, נמצא במים – 1 מ '; בסך הכול, האורך המחושב של הכלונס הוא 4 מ '.

הכלונסאות של בסיס המסעדה משמשות כאלקטרודה הארקה להארקה מגן. ההתנגדות של חול לח מאוד, שלתוכו שקועות הכלונסאות, נלקחת שווה ל 50 Ом*м ', התנגדות המים של רגיל כ- 50 Ом*м  לפי נתוני (נגיד, בטבריה או אילת)

הַפתרון:

בהתאם לחוק החשמל, ההתנגדות הכוללת התנגדות אלקטרודות הארקה של כל הארקות בכל עת של השנה צריכה להיות לא יותר מ 20 אוהם, במתח קו של 400 וולט של מקור זרם תלת פאזי או 230 וולט מקור זרם חד פאזי

מערך של אמצעים להבטחת הדרישות ההארקה מיוצג על ידי הפתרונות הבאים:

• חיבור של עשרים כלונסאות על-ידי פס 30х4 мм פלדה מצופה נחושת עמידה בפני קורוזיה . החיבור נעשה באמצעות ריתוך
• יתכן שחיבור הכלונסאות לא יהיה במים, ולכן לא נלקחת בחשבון ההתנגדות להתפשטות מהפס.

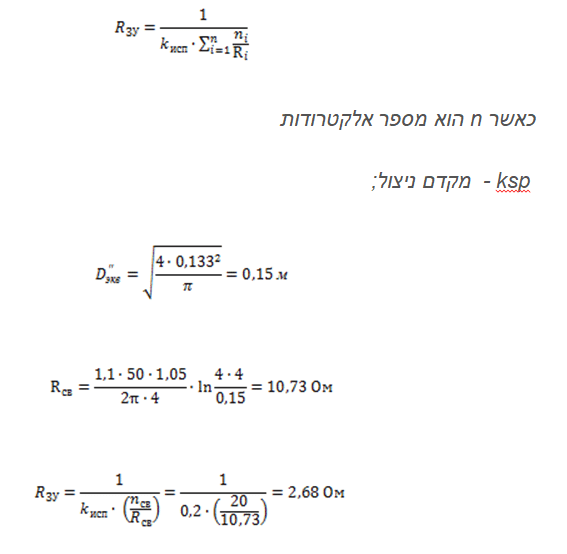

חישוב ההתנגדות של התקן ההארקה:

1) התנגדות הכלונס:

איפה

ρ – התנגדות הארקה, אוהם · מ ';

Lсв – אורך הכלונס, מ.

β  – המקדם של כלוב;

dсв – קוטר הכלונס, מ'

פרסום

2)  עכבה של ההארקה כוללת:

כאשר n הוא מספר אלקטרודות

 – ksp  מקדם ניצול;

ההתנגדות המחושבת של מערכת ההארקה היא 2.68 אוהם, שהיא פחות מההתנגדות הנדרשת של 20 אוהם

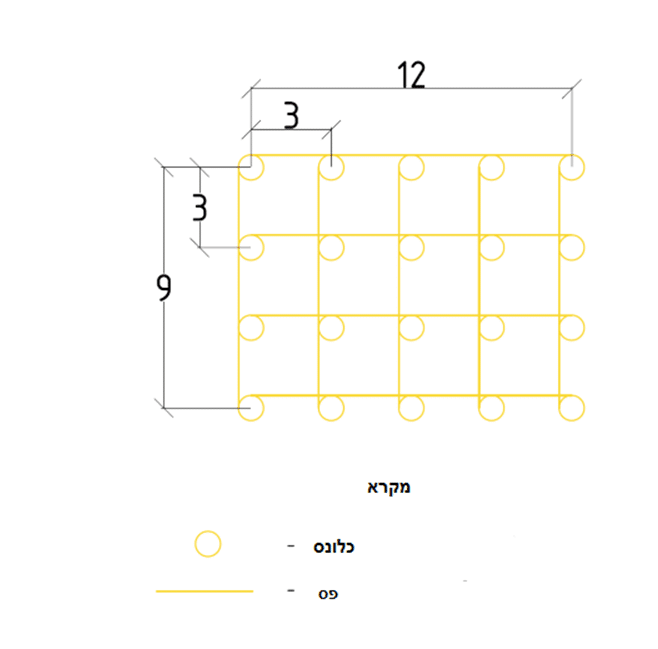

פריסת אלקטרודות הארקה:

במקרה זה, אין צורך באלקטרודות אנכיות או אופקיות נפרדות. כדי לארגן הארקה במתקן, זה מספיק רק להשתמש בפס. חומר הפס יבטיח תפקוד אמין של ההארקה כולה במשך שנים רבות
